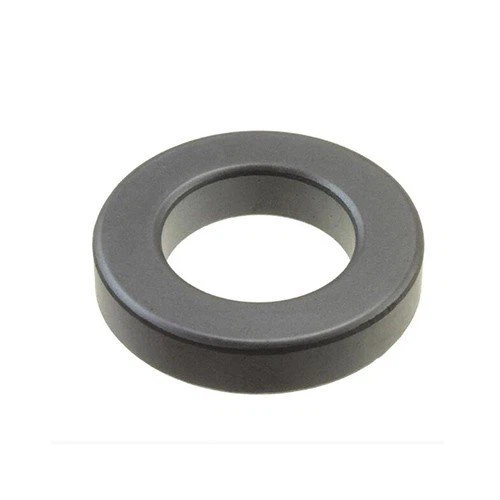

Leírás-Ferrit Ring mágnes
A ferrit gyűrűmágnes egy gyűrűs mágnes, amelynek alapvető felépítése ferrit anyagból és tekercsből áll. A ferrit egy mágneses kerámia anyag, jó mágneses permeabilitással és mágneses telítési erősséggel, ezért gyakran használják mágnesek készítésére. A tekercs egy vezetőhuzallal felcsavart mágneses mező generátor, amely feszültség alá helyezés után mágneses mezőt tud generálni.
A ferritgyűrűs mágneseket egyenletes mágneses térerősség jellemzi, és a mágneses tér iránya merőleges a mágnes keresztmetszetére. Széles körben használják a biomedicina, az anyagtudomány és a fizika területén végzett kutatásokban, mint például a mágneses rezonancia képalkotás (MRI), a mágneses folyadékleválasztás, a mágneses szondák stb.
A kemény ferritmágneseket, amelyeket körülbelül 80 százalék Fe2O3 és körülbelül 20 százalék BaCo3 vagy SrO3 porkeverékének öntésével állítanak elő, kerámia mágnesnek is nevezik. A kutatás elmélyítése mellett egyes adalékanyagokat, például kobaltot (Co) és lantánt (La) összekevernek a mágneses teljesítmény javítása érdekében. A fröccsöntött fémzöld por egy szabályozott hőmérsékletű kemencében szinterezik, amelyet elektromos árammal vagy szénnel fűtenek. Bár a Hard Ferrit mágnes alacsony mágneses tulajdonsággal rendelkezik, mégis előnyösebb választás a tervezésnél több tényező miatt: bőségesen elérhető nyersanyag, a legolcsóbb ár az állandó mágnescsalád között, alacsony sűrűség, kiváló kémiai stabilitás, magas maximális működés hőmérséklet és Curie hőmérséklet.
Az akusztikai alkalmazásra szánt ferrit gyűrűs mágnes az elsődlegesen forgalmazott termék, és a kezdeti szakaszban fontos üzleti pilléreként működik cégünk számára. Az elektromos mozgás alkalmazása iránti növekvő kereslet megvalósulásával munkáinkat a kemény ferrit szegmens mágnesének népszerűsítésére összpontosítjuk, és gazdag tapasztalatot gyűjtöttünk a mágnesek megfelelő előállításában a zaj minimalizálása, a teljesítmény maximalizálása és az egyéb felhasználási szándékok optimalizálása érdekében. Sikereket értünk el a szabálytalan szerkezetű (szuperkicsi, szupernagy, szupervékony), bonyolult geometriájú és szuperprecíziós, nedves fröccsöntéssel készült kemény ferrit mágnesek fejlesztésében is. A feldolgozási nehézségek miatt az ilyen típusú mágneseket általában száraz eljárással és kötött eljárással készítették, alacsony tulajdonságok hiányával és/vagy drága költségekkel. Jelenleg forgalmazott Hard Ferrite mágneseink széles körben össze vannak szerelve a motorban, generátorban, érzékelőben, hangszóróban, mérőműszerben, relében, elválasztóban és sok más védelmi, autóipari, robot-, háztartási elektromos készülékben, vezeték nélküli kommunikációs bázisállomásban és ásványi üzemben…
Mérettartomány-Ferritgyűrűs mágnes
Külső átmérő: 30-330mm
Belső átmérő: 10-170mm
Vastagság: 30 mm
Standard tulajdonság: Y30, Y30H-1, Y30BH
Tipikus mágneses teljesítmény a kemény ferrit mágneshez
Fokozat | Remanencia | Kényszerítő erő | Belső kényszer | Max energia | Sűrűség | ||||
Br | Hcb | Hcj | (BH)max | ||||||
mT | Gs | KA/m | Oe | KA/m | Oe | KJ/m³ | MGOe | g/cm³ | |
Y8T | 200-235 | Nagyobb vagy egyenlő2000 | 125-160 | Nagyobb vagy egyenlő1570 | 210-280 | Nagyobb vagy egyenlő2610 | 6.5-9.5 | Nagyobb vagy egyenlő0.8 | 4.8 |
Y22H | 310-360 | Nagyobb vagy egyenlő3100 | 220-250 | Nagyobb vagy egyenlő2770 | 280-320 | Nagyobb vagy egyenlő3520 | 20.0-24.0 | Nagyobb vagy egyenlő2.5 | 4.9 |
Y25 | 360-400 | Nagyobb vagy egyenlő3600 | 135-170 | Nagyobb vagy egyenlő1700 | 140-200 | Nagyobb vagy egyenlő1760 | 22.5-28.0 | Nagyobb vagy egyenlő2.8 | 4.9 |
Y26H-1 | 360-390 | Nagyobb vagy egyenlő3600 | 200-250 | Nagyobb vagy egyenlő2512 | 225-255 | Nagyobb vagy egyenlő2830 | 23.0-28.0 | Nagyobb vagy egyenlő2.9 | 4.9 |
Y26H-2 | 360-380 | Nagyobb vagy egyenlő3600 | 263-288 | Nagyobb vagy egyenlő3300 | 318-350 | Nagyobb vagy egyenlő4000 | 24.0-28.0 | Nagyobb vagy egyenlő3 | 4.9 |
Y27H | 350-380 | Nagyobb vagy egyenlő3500 | 225-240 | Nagyobb vagy egyenlő2830 | 235-260 | Nagyobb vagy egyenlő2950 | 25.0-29.0 | Nagyobb vagy egyenlő3.1 | 4.9 |
Y28 | 370-400 | Nagyobb vagy egyenlő3700 | 175-210 | Nagyobb vagy egyenlő2200 | 180-220 | Nagyobb vagy egyenlő2260 | 26.0-30.0 | Nagyobb vagy egyenlő3.3 | 4.9 |
Y28H-1 | 380-400 | Nagyobb vagy egyenlő3800 | 240-260 | Nagyobb vagy egyenlő3020 | 250-280 | Nagyobb vagy egyenlő3140 | 27.0-30.0 | Nagyobb vagy egyenlő3.4 | 4.9 |
Y28H-2 | 360-380 | Nagyobb vagy egyenlő3600 | 271-295 | Nagyobb vagy egyenlő3400 | 382-405 | Nagyobb vagy egyenlő4800 | 26.0-30.0 | Nagyobb vagy egyenlő3.3 | 4.9 |
Y30 | 370-400 | Nagyobb vagy egyenlő3700 | 175-210 | Nagyobb vagy egyenlő2200 | 180-220 | Nagyobb vagy egyenlő2260 | 26.0-30.0 | Nagyobb vagy egyenlő3.3 | 4.9 |
Y30BH | 380-390 | Nagyobb vagy egyenlő3800 | 223-235 | Nagyobb vagy egyenlő2800 | 231-245 | Nagyobb vagy egyenlő2900 | 27.0-30.0 | Nagyobb vagy egyenlő3.4 | 4.9 |
Y30H-1 | 380-400 | Nagyobb vagy egyenlő3800 | 230-275 | Nagyobb vagy egyenlő2890 | 235-290 | Nagyobb vagy egyenlő2950 | 27.0-32.5 | Nagyobb vagy egyenlő3.4 | 4.9 |
Y30H-2 | 395-415 | Nagyobb vagy egyenlő3950 | 275-300 | Nagyobb vagy egyenlő3460 | 310-335 | Nagyobb vagy egyenlő3900 | 27.0-32.0 | Nagyobb vagy egyenlő3.4 | 4.9 |
Y32 | 400-420 | Nagyobb vagy egyenlő4000 | 160-190 | Nagyobb vagy egyenlő2010 | 165-195 | Nagyobb vagy egyenlő2070 | 30.0-33.5 | Nagyobb vagy egyenlő3.8 | 4.9 |
Y32H-1 | 400-420 | Nagyobb vagy egyenlő4000 | 190-230 | Nagyobb vagy egyenlő2390 | 230-250 | Nagyobb vagy egyenlő2890 | 31.0-35.0 | Nagyobb vagy egyenlő3.9 | 4.9 |
Y32H-2 | 400-440 | Nagyobb vagy egyenlő4000 | 224-240 | Nagyobb vagy egyenlő2810 | 230-250 | Nagyobb vagy egyenlő2890 | 31.0-34.0 | Nagyobb vagy egyenlő3.9 | 4.9 |
Y33 | 410-430 | Nagyobb vagy egyenlő4100 | 220-250 | Nagyobb vagy egyenlő2760 | 225-255 | Nagyobb vagy egyenlő2830 | 31.5-35.0 | Nagyobb vagy egyenlő4 | 4.9 |
Y33H | 410-430 | Nagyobb vagy egyenlő4100 | 250-270 | Nagyobb vagy egyenlő3140 | 250-275 | Nagyobb vagy egyenlő3140 | 31.5-35.0 | Nagyobb vagy egyenlő4 | 4.9 |
Y34 | 420-440 | Nagyobb vagy egyenlő4200 | 200-230 | Nagyobb vagy egyenlő2510 | 205-235 | Nagyobb vagy egyenlő2580 | 32.5-36.0 | Nagyobb vagy egyenlő4.1 | 4.9 |
Y35 | 430-450 | Nagyobb vagy egyenlő4300 | 215-239 | Nagyobb vagy egyenlő2700 | 217-241 | Nagyobb vagy egyenlő2730 | 33.1-33.2 | Nagyobb vagy egyenlő4.2 | 4.9 |
Y36 | 440-450 | Nagyobb vagy egyenlő4400 | 247-271 | Nagyobb vagy egyenlő3100 | 250-374 | Nagyobb vagy egyenlő3140 | 35.1-38.3 | Nagyobb vagy egyenlő4.4 | 4.9 |
Y38 | 440-460 | Nagyobb vagy egyenlő4400 | 285-305 | Nagyobb vagy egyenlő3580 | 294-310 | Nagyobb vagy egyenlő3690 | 36.6-40.6 | Nagyobb vagy egyenlő4.6 | 4.9 |
Y40 | 450-460 | Nagyobb vagy egyenlő4500 | 330-354 | Nagyobb vagy egyenlő4150 | 340-360 | Nagyobb vagy egyenlő4270 | 37.6-41.8 | Nagyobb vagy egyenlő4.7 | 4.9 |
A kemény ferrit mágnesek fizikai tulajdonságai
Curie hőmérséklet ( fok ) | 450 |
Maximális üzemi hőmérséklet ( fok ) | 250 |
Keménység (Hv) | 480-580 |
Sűrűség (g/cm3) | 4.8 - 4.9 |
Relatív visszarúgás-áteresztőképesség (μrec) | 1.05 - 1.20 |
Telítettségi térerősség, kOe (KA/m) | 10 (800) |
Br hőmérsékleti együtthatója ( százalék / fok ) | -0.2 |
Az iHc hőmérsékleti együtthatója ( százalék / fok ) | 0.3 |
Szakítószilárdság (N/mm) | <100 |
Keresztirányú szakadási szilárdság (N/mm) | 300 |
USA szabvány - Permanens ferrit/kerámia mágnes
Fokozat | Remanencia | Kényszerítő erő | Belső kényszer | Max energia | Sűrűség | Tw max | Megjegyzés | ||||
Br | Hcb | Hcj | BHmax | ||||||||
KG-k | Mt | KOe | KA/m | KOe | KA/m | KJ/m3 | MGOe | g/cm3 | fokozat | ||
C1 | 2.3 | 230 | 1.86 | 150 | 3.5 | 258 | 8.36 | 1.05 | 4.8 | 250 | Izotróp |
C5 | 3.8 | 380 | 2.4 | 190 | 2.5 | 200 | 27.1 | 3.4 | 4.9 | 250 | |
C7 | 3.4 | 340 | 3.23 | 258 | 4.0 | 318 | 21.9 | 2.75 | 4.9 | 250 | |
C8(C8A) | 3.85 | 385 | 2.95 | 235 | 3.0 | 240 | 27.8 | 3.5 | 4.9 | 250 | Anizotróp |
C8B | 4.2 | 420 | 2.9 | 232 | 2.96 | 236 | 32.8 | 4.1 | 4.9 | 250 | |
C9 | 3.8 | 380 | 3.5 | 280 | 4.0 | 320 | 26.4 | 3.3 | 4.9 | 250 | |
C10 | 4.0 | 400 | 3.6 | 288 | 3.5 | 280 | 30.4 | 3.8 | 4.9 | 250 | |
C11 | 4.3 | 430 | 2.5 | 200 | 2.55 | 204 | 34.4 | 4.3 | 4.9 | 250 | |
A Nemzetközi Elektronikai Bizottság szabványa (IEC{0}})
Fokozat | Remanencia | Kényszerítő erő | Belső kényszer | Max energia | Sűrűség | ||||
Br | Hcb | Hcj | (BH)max | ||||||
KG-k | Mt | KOe | KA/m | KOe | KA/m | KJ/m3 | MGOe | g/cm3 | |
HF8/22 | 2.00-2.20 | 200-220 | 1.57-1.76 | 125-140 | 2.76-2.89 | 220-230 | 6.5-6.8 | 0.8-1.1 | 4.8 |
HF20/19 | 3.20-3.33 | 320-333 | 2.14-2.39 | 170-190 | 2.39-2.51 | 190-200 | 20.0-21.0 | 2.5-2.7 | 4.9 |
HF20/28 | 3.10-3.25 | 310-325 | 2.76-2.89 | 220-230 | 3.52-3.64 | 280-290 | 20.0-21.0 | 2.5-2.7 | 4.9 |
HF22/30 | 3.50-3.65 | 350-365 | 3.20-3.33 | 255-265 | 3.64-3.77 | 290-300 | 22.0-23.5 | 2.8-3.0 | 4.9 |
HF24/16 | 3.50-3.65 | 350-365 | 1.95-2.20 | 155-175 | 2.01-2.26 | 160-180 | 24.0-25.5 | 3.0-3.2 | 4.9 |
HF24/23 | 3.50-3.65 | 350-365 | 2.76-2.89 | 220-230 | 2.89-3.01 | 230-240 | 24.0-25.5 | 3.0-3.2 | 4.9 |
HF24/35 | 3.60-3.70 | 360-370 | 3.27-3.39 | 260-270 | 4.40-4.52 | 350-360 | 24.0-25.5 | 3.0-3.2 | 4.9 |
HF26/16 | 3.70-3.80 | 370-380 | 1.95-2.20 | 155-175 | 2.01-2.26 | 160-180 | 26.0-27.0 | 3.2-3.4 | 4.9 |
HF26/18 | 3.70-3.80 | 370-380 | 2.20-2.39 | 175-190 | 2.26-2.39 | 180-190 | 26.0-27.0 | 3.3-3.4 | 4.9 |
HF26/24 | 3.70-3.80 | 370-380 | 2.89-3.01 | 230-240 | 3.01-3.14 | 240-250 | 26.0-27.0 | 3.3-3.4 | 4.9 |
HF26/26 | 3.70-3.80 | 370-380 | 2.89-3.01 | 230-240 | 3.27-3.39 | 260-270 | 26.0-27.0 | 3.3-3.4 | 4.9 |
HF26/30 | 3.85-3.95 | 385-395 | 3.27-3.39 | 260-270 | 3.77-3.89 | 300-310 | 26.0-27.0 | 3.3-3.4 | 4.9 |
HF28/26 | 3.85-3.95 | 385-395 | 3.14-3.33 | 250-265 | 3.27-3.45 | 260-275 | 28.0-30.0 | 3.5-3.8 | 4.9 |
HF28/28 | 3.85-3.95 | 385-395 | 3.27-3.39 | 260-270 | 3.50-3.60 | 280-290 | 28.0-30.0 | 3.5-3.8 | 4.9 |
HF30/26 | 3.95-4.05 | 395-405 | 3.14-3.33 | 250-260 | 3.27-3.39 | 260-270 | 30.0-31.5 | 3.8-3.9 | 4.9 |
