Meghatározás és elv
- A mágneses rúd, amelyet néha mágneses rudaknak hívnak, erőteljes hengeres mágnes. Erős állandó mágneses anyagokból, például neodímiumból (NDFEB) vagy Samarium Cobalt (SMCO) készül. A finom mágneses részecskék és szennyeződések kiszűrésére használják a folyadékokból, porokból és egyéb anyagokból az ipari alkalmazásokból. A rúd nagy mágneses mezőt generál a felületén, hogy vonzza a vas szennyező anyagokat, amikor a termék körül áramlik.
Felépítés és tervezés
- Állandó mágneses magok: Az N42 fokozatú vagy erősebb szintered neodímium mágneseket általában használják, jó mágneses teljesítményt nyújtva. Az öntött SMCO mágnesek lehetőséget kínálnak a jobb hőmérsékleti ellenállást igénylő alkalmazásokhoz. A mágnesezés lehet a tengelyirányú, a rúd hossza mentén a mágneses pólusokhoz igazítva a maximális tartási szilárdságot, vagy a speciális elfogási igények sugárirányát.
- Védőhéjak: Nem - mágneses rozsdamentes - acélcsövek, például a 304. és 316. fokozat, a törékeny mágneses anyagok visszatartására és a mágneses mező kifelé történő koncentrálására használják.
- Vége bezárása: A végsapkákat a héj lezárására és a belső oxidáció és a korrózió megelőzésére használják. Hegesztett, menetes és karimás lehetőségek állnak rendelkezésre, és speciális anyagok vagy bevonat felhasználhatók a kémiai támadások elleni küzdelemhez a durva környezetben.
- Központi szerelőlemezek: A mágnesblokkokkal bélelt belső acéllemezeket nagy átmérőjű rudakban használják, vagy ha a mágnesek közötti szélesebb távolságra van szükség a nagyobb terepi szilárdság eléréséhez. A szerelőlemezek részleges vágásokkal rendelkezhetnek a speciális alkalmazások mezőinek "alakításához".
- Felszíni kezelések: Az elektroless nikkel bevonat és más kezelések keménységet és kenést biztosítanak a rudakon történő termékek felépítésének megakadályozására. A PTFE bevonat nem alkalmazható a nem -bot teljesítményére.
Alkalmazások
- Élelmezés/ital feldolgozása: A fémfragmentumok eltávolítása folyadékokból vagy porokból a gépek károsodása vagy az élelmiszer -szennyeződés megakadályozása érdekében.
- Műanyagok gyártása: A vasrészecskék kiküszöbölése a gyantákból és a pelletáramokból az extrudált vagy öntött alkatrészek hibáinak elkerülése érdekében.
- Gyógyszerek: A berendezések védelme és a termékek tisztaságának javítása a vasszennyezés kinyerésével.
.
- Ásványi feldolgozás: A "Tramp Vas" törmelék gyűjtése a zúzott ércekből az ütközés/kompressziós berendezés meghibásodásának megakadályozása érdekében.
- Újrahasznosítás: Az acéldobozok és tartályok elválasztása a nem vasból származó anyagoktól a hatékony anyag elválasztása érdekében.
- Vízszűrés: A vaskorróziós termékek és a kezelési vegyi anyagok eltávolítása a tápvezetékekből.
Kiválasztási szempontok
- Méret: Az átmérőjűek általában a 0. A hosszabb rudak nagyobb keresztmetszetekhez alkalmasak a teljes áramlási terület lefedésére.
- Mágneses szilárdság: A felszíni mező szilárdsága a felhasznált mágnes minőségéhez kapcsolódik, és azokat az elválasztási célokhoz kell méretezni. Ez legalább ~ 4500 Gauss -tól 15 -ig terjedhet, 000 + Gauss.
- Anyagválasztás: A rozsdamentes vagy speciális ötvözeteket a rúd és a végsapkákhoz használják, hogy ellenálljanak a feldolgozott terméknek.
Jellemzők
- A standard hengeres mágneses rúd általában átmérője 15 mm, és a hosszúság az ügyfelek igényei szerint testreszabható, a leghosszabb, elérve az 5000 mm -t. Különböző formájú és méretű mágneses rudak szintén rendelkezésre állnak.
- 304 vagy 316L varrat nélküli rozsdamentes acélcsöveket használ, és a felületet meg lehet csiszolni, hogy megfeleljen az élelmiszerek, a gyógyszerészeti és más területek különleges követelményeinek.
- A standard működési hőmérséklete kevesebb, mint 80 fok, és speciális követelmények mellett a maximális működési hőmérséklet elérheti a 350 fokot.
- Mindkét végén van egy diverzifikált kialakítás, például hegyes végek, menetes lyukak, csapok stb.
- Lehetséges, hogy a mágneses rudakat különböző felszíni mágnesességgel lehet előállítani az ügyfelek igényeinek kielégítése érdekében, és a mágneses rúd maximális felületi mágnesessége elérheti az 15000 Gs -t.

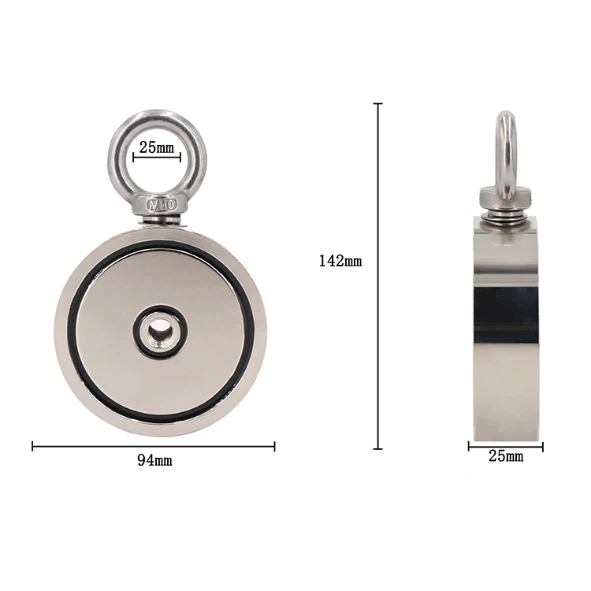

Fszigetelő mágnes-dupla oldalú szemboltok
 |
 |
 |
 |
 |
 |
Kifejezésfikció
|
Modell |
D |
h |
H |
L |
d |
d1 |
M1 |
Súly |
Kitörés |
|
Yhmt 48-2 |
48 |
18 |
58 |
83 |
20.3 |
35.5 |
M8 |
311 |
80 |
|
Yhmt 60-2 |
60 |
22 |
66 |
95 |
20.3 |
35.5 |
M8 |
532 |
120 |
|
Yhmt 67-2 |
67 |
25 |
75 |
102 |
25.5 |
43.8 |
M10 |
842 |
150 |
|
Yhmt 75-2 |
75 |
25 |
77 |
110 |
25.5 |
43.8 |
M10 |
967 |
200 |
|
Yhmt 94-2 |
94 |
28 |
85 |
129 |
25.5 |
43.8 |
M10 |
1600 |
300 |
|
Yhmt 116-2 |
116 |
32 |
92 |
160 |
29 |
49.1 |
M12 |
2745 |
400 |
|
Yhmt 136-2 |
136 |
34 |
92 |
190 |
29 |
49.1 |
M12 |
3932 |
600 |
